采用梨形结构,是一个变截丽面不对称的双锥体,外形似梨,从中部直径最大处向两端对接着一对不等长的截头圆锥,底段锥体较短,端面封闭.上端锥体较长,端部开口,低端面上安装着中心转轴,上段锥体的外部有一条环形滚道.整个搅拌筒通过中心转轴和环形滚道倾斜卧置,固定于机架上的调心轴承和一对支承滚轮组成三点支承结构,所以能平稳地饶其轴线转动.搅拌筒的驱动力来自于液压马达对中心转轴的驱动。

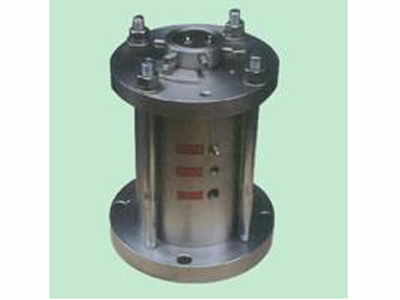

通常搅拌装置由作为原动机的马达(电动、风动或液压),减速机与其输出轴相连的搅拌抽,和安装在搅拌轴上的叶轮组成 减速机体通过一个支架或底板与搅拌容器相连.当容器内部有压力时,搅拌轴穿过底板进入容器时应有一个密封装置,常用填料密封或机械密封。
通常马达与密封均外购,研究的重点是叶轮.叶轮的搅拌作用表现为“泵送”和 涡流”,即产生流体速度和流体剪切,前者导至全容器中的回流,介质易位,防止固体的沉淀并产生对换热热管束 (如果有)的冲刷;剪切是一种大回流中的微混合,可以打碎气泡或不可溶的液滴,造成“均匀”。
